東莞市愛多電子有限公司銷售森薩塔、德州儀器Sensata YS11序列溫控器，其產品特點如下：

YS11的開發旨在保護人員和財產免受風扇、洗衣機以及其它電器中使用的電機可能發生的事故或故障。它用作自復位熱斷路器（2B型）、熱電機保護器（3C型）和鎮流器熱保護器。

通過夾緊或插入，YS11可用于樹脂封裝電機的繞組上和外部。由于YS11有一個塑料外殼，它不需要與電機的金屬部分絕緣。

產品規格

結構

YS11采用簡單的設計，基于Sensata Technologies公司眾所周知的恒溫器技術，具有足夠的密封能力，可以承受浸入油漆過程，并可以纏繞在繞組上。

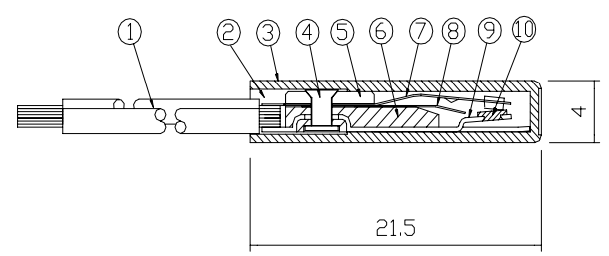

 7.可動臂通過10.可動觸點和固定觸點將電流從1.引線輸送到9.下端子，該下端子插入模制在6.下塊中。7.活動臂、8.雙金屬盤和5.上板用鉚釘固定，用4.孔眼固定6.下塊。將該組件插入3.外殼中，并灌注環氧樹脂進行密封。

由于切斷電源的跳閘時間取決于YS11保護器的工作溫度，因此應正確選擇每個額定值。

應用說明

R型外殼是為樹脂封裝電機開發的，設計用于抵抗成型過程中可能施加的高壓。要求最大壓力控制在7.5Mpa以?xún)?nèi)。請注意，R型外殼沒有足夠的密封能力，因此不應用于繞組浸漆工藝。尺寸為6.0mm x 7.8mm（橢圓形）x 23.0mm長。與S型外殼一起使用，環境溫度較高，配置與標準外殼相同。外殼材料采用PPS（RTI:240°C），與R型外殼相同，因此可以短時間抵抗高溫。這種情況也不適用于浸漆工藝。應正確選擇額定值，以保護電機和其他設備�！靶阅堋表�(yè)面中描述了短時跳閘電流和時間，有助于選擇最合適的工作溫度。必須保持電流也是重要性能之一，也可以從UTC性能曲線中選擇。

. 尺寸

標準型外殼 : 寬6.9 x 長21.5 x 高4.0mm 包括頭部.

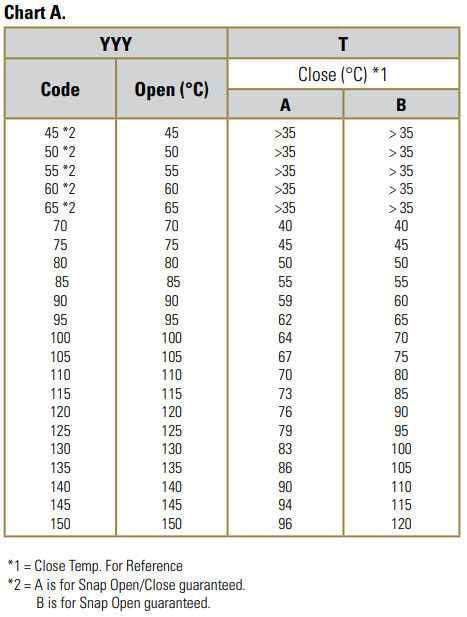

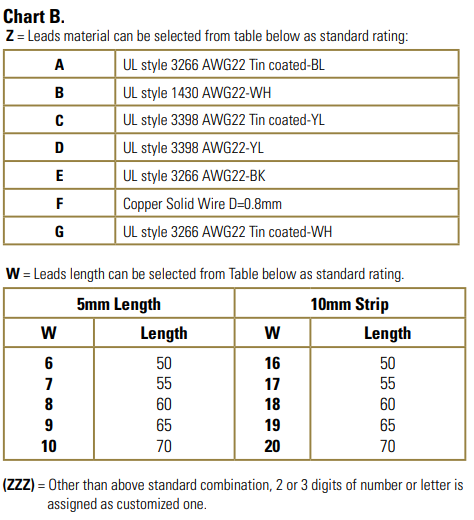

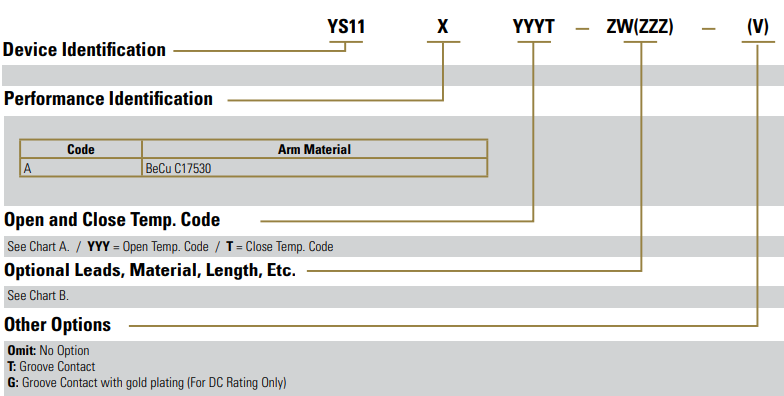

訂單指引

例如選用: YS11A130B-C7YS11帶C17530材料的活動臂。130°C打開，100°C關閉溫度。UL3398,AWG22,55mm長引線。
